一、概述

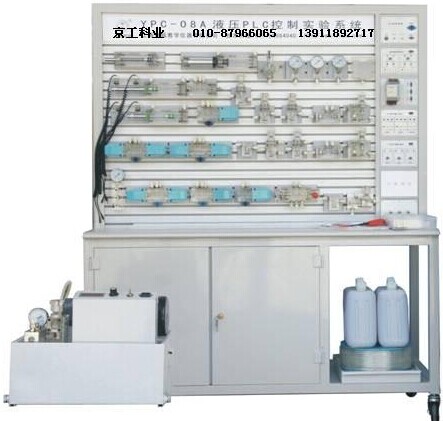

YPC -08A 液壓 PLC 控制實驗系統是根據《液壓傳動》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的液壓基本控制回路實驗外，還可進行液壓控制技術應用實驗、液壓技術課程設計，以及可編程控制器（ PLC ）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。

液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與 PLC 比較，可以加深對 PLC 可編程序控制器的了解及掌握。

二、特點

1 、 YPC -08A 液壓 PLC 控制實驗系統主要由實驗臺、液壓元器件和電氣 、控制器件等組成。

2 、實驗元件均為透明有機材料制成，透明液壓元件能夠更清晰的展現元件結構、性能及用途。

3 、電氣主控單元采用 PLC 可編程序控制器控制，可與 PLC 微機通訊實現微機智能控制。

4 、采用獨立的繼電器控制單元進行電氣控制，通過比較，突出 PLC 可編程序控制器的優越性，加深對 PLC 編程的了解及掌握。

三、技術參數

（ 1 ）實驗臺外形尺寸： 1500mm × 640mm × 1850mm 凈重量： 210kg

液壓泵站包裝尺寸： 600mm × 450mm × 390mm 毛重量： 40kg

（ 2 ）電源模塊：輸入電壓 AC 220V 50Hz

輸 出 DC 24V/2.5A AC 220V

（ 220V 輸出用于本公司液壓產品中電磁閥的控制）

（ 3 ） PLC 可編程控制器：日本三菱 FX1s-14MR （繼電器輸出方式），可以根據用戶的需求更換 PLC 類型。

（ 4 ）輸入模塊：與 PLC 采用電纜 9 針 232 接口連接。連接后為 PLC 提供 8 路主令輸入信號（其中 2 路為常閉信號），及通過信號插孔為 PLC 提供自動控制信號。（如：行程開關位置信號等）；輸出模塊：與 PLC 采用電纜 9 針 232 接口連接。通過輸出接口插孔控制電磁閥通斷；繼電器控制模塊：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過輸出口插孔控制電磁閥通斷。

5 ）液壓泵站（配數字轉速表）：

工作電源： AC ： 220V 50Hz

直流電機功率： 750W 額定轉速： 0-1500rmp

油泵型號： CB-B10

最高輸出壓力： 2.5MPa （演示實驗工作壓力 <=0.5 MPa ）

油箱容積： 25L

安全限速范圍： 1000-1500 轉 / 分

安全壓力設定范圍： 0.3 - 2.5 MPa

直流電機調速齒輪泵實驗專用泵站

四、基本組成

本實驗臺的電氣控制器件，采用了模塊式結構，在實驗臺的右側設計有可安裝七只電器模塊的導軌。可任意組合擴展，并利于保修維護。標準配置有：電源模塊、 PLC 模塊、輸入模塊、輸出模塊、繼電器模塊、擴展模塊。以后可以擴展或更換， PLC 的擴展輸入輸出模塊、 AD/DA 模塊、控制儀表模塊、傳感器模塊等等。

液壓實驗元件 1 套，液壓實驗 PLC 電氣控制系統 1 套；液壓實驗繼電器控制模塊 1 套；液壓實驗泵站 1 臺。（計算機根據學校要求另行配置）。實驗臺設計有專用的原件配置板，每個元件都有一個固定的放置位置。有利于實驗器件的管理。配備了：雙作用油缸（帶行程撞塊）、彈簧回位油缸、液控單向閥，減壓閥，輔助油箱，壓力繼電器，增壓油缸，節流閥（直動式），單向閥，順序閥等常用的液壓元件。
五、液壓傳動基本回路
1 、方向控制基本回路

1.1 用手動換向閥的換向回路

1.2 M 型、 O 型機能換向閥的閉鎖回路

1.3 用液控單向閥的閉鎖回路

2 、壓力控制基本回路

2.1 壓力調定回路

2.2 二級壓力回路（雙向調壓回路）

2.3 用減壓閥的減壓回路

2.4 用增壓閥的增壓回路

2.5 用換向閥的卸載回路

3 、速度控制基本回路

3.1 進油節流調速回路

3.2 回油節流調速回路

3.3 調速齒輪泵容積調速回路

3.4 調速齒輪泵和調速閥的容積節流復合調速回路

3.5 流量閥短接的速度換接回路

3.6 調速閥串聯的速度換接回路

3.7 調速閥并聯的速度換接回路

4 、多缸工作控制基本回路

4.1 用壓力繼電器的順序動作回路

4.2 用行程開關的順序動作回路

4.3 用順序閥的順序動作回路

4.4 用行程換向閥的順序動作回路

YPC-08A 鋁槽式實驗臺配置清單
